Дроссель-трансформатор: полное руководство от а до я для начинающих и профессионалов

В мире современной электроники и силовой техники существует множество компонентов, названия которых интуитивно понятны даже неспециалисту. Однако есть и такие устройства, которые вызывают вопросы уже на уровне терминологии. В то время как высокоэффективные тороидальные трансформаторы стали золотым стандартом во многих областях благодаря своей компактности и низкому уровню электромагнитных помех, существуют и более сложные, гибридные компоненты. Одним из таких загадочных элементов является дроссель-трансформатор. Что это — трансформатор, который выполняет функции дросселя, или дроссель со свойствами трансформатора? В этой статье мы подробно разберем, что представляет собой это устройство, как оно работает, где применяется и чем принципиально отличается от своих «родителей».

Основы основ: разделяем понятия «трансформатор» и «дроссель»

Чтобы понять суть гибридного устройства, необходимо четко разграничить функции двух его составляющих. Часто начинающие электронщики путают эти два пассивных компонента, хотя их функции и конструкция принципиально различны. Давайте разложим все по полочкам.

Трансформатор: мастер передачи энергии

Основная и, по сути, единственная задача классического трансформатора — это передача электрической энергии из одной цепи в другую с изменением уровня напряжения и тока, но без изменения частоты. Он работает исключительно с переменным током. Конструктивно он состоит из двух или более обмоток, намотанных на общий магнитный сердечник (магнитопровод).

Идеальный трансформатор не накапливает и не потребляет энергию, а лишь преобразует ее. Вся мощность, поступающая на первичную обмотку, мгновенно передается во вторичную, за вычетом незначительных потерь.

Сердечник изготавливается из материалов с высокой магнитной проницаемостью (например, электротехническая сталь), чтобы обеспечить максимальную магнитную связь между обмотками и минимизировать потери. Любое накопление энергии в сердечнике считается паразитным эффектом, снижающим КПД.

Дроссель: хранитель энергии

Дроссель, или катушка индуктивности, — это компонент, предназначенный для накопления энергии в своем магнитном поле при протекании через него электрического тока. Его главная функция — противодействовать резким изменениям тока в цепи. В цепях переменного тока он создает реактивное сопротивление, а в цепях постоянного тока используется для сглаживания пульсаций.

В отличие от трансформатора, дроссель — это однопортовое устройство (имеет одну обмотку с двумя выводами). Его сердечник часто имеет немагнитный зазор (воздушный или из специального материала), который предотвращает насыщение магнитного материала при больших токах и позволяет накопить значительно больше энергии.

Дроссель-трансформатор: гибрид с уникальными свойствами

Теперь, когда мы освежили в памяти основы, можно перейти к главному герою нашей статьи. Дроссель-трансформатор (иногда его называют накопительным трансформатором или flyback-трансформатором) — это уникальный компонент, который конструктивно и функционально объединяет в себе свойства и трансформатора, и дросселя.

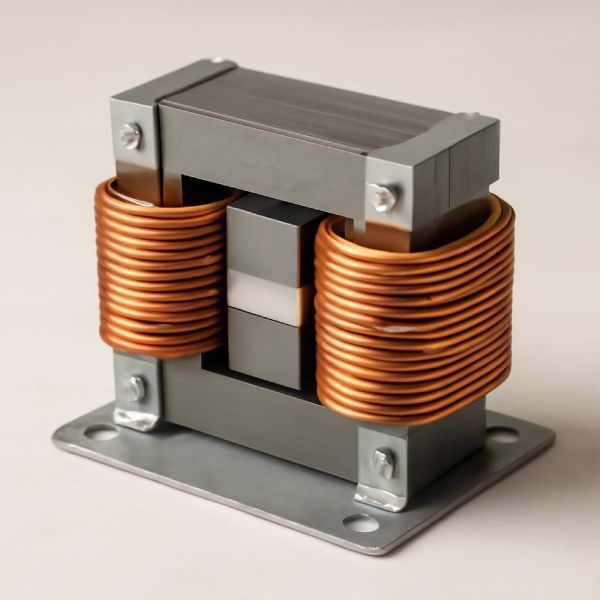

Наглядное изображение конструкции дроссель-трансформатора. Ключевой элемент — немагнитный зазор в сердечнике, позволяющий накапливать энергию.

Внешне он похож на обычный малогабаритный трансформатор: у него есть сердечник и как минимум две обмотки — первичная и вторичная. Но дьявол, как всегда, в деталях. Главное конструктивное отличие кроется в сердечнике: в его магнитной цепи намеренно создается немагнитный зазор. Именно этот зазор кардинально меняет физику работы устройства.

Принцип работы: двухтактный процесс

Работа дроссель-трансформатора происходит в два этапа, что характерно для обратноходовых (flyback) импульсных преобразователей, где они чаще всего и применяются.

1. Фаза накопления энергии. На первичную обмотку подается импульс напряжения (например, от ключа-транзистора). Через обмотку начинает протекать нарастающий ток. Вся энергия этого тока не передается мгновенно во вторичную обмотку (как в обычном трансформаторе), а накапливается в виде магнитного поля, сконцентрированного преимущественно в немагнитном зазоре сердечника. В этот момент вторичная обмотка отключена от нагрузки (например, диодом в обратном смещении).


2. Фаза отдачи энергии. Подача напряжения на первичную обмотку прерывается (ключ размыкается). Накопленное в сердечнике магнитное поле начинает спадать, индуцируя ЭДС (электродвижущую силу) во всех обмотках. Полярность ЭДС во вторичной обмотке меняется на противоположную, диод открывается, и накопленная энергия передается в нагрузку.

Ключевое отличие дроссель-трансформатора — это наличие немагнитного зазора в сердечнике, который и наделяет его способностью эффективно накапливать энергию, в отличие от классического трансформатора, чья задача — максимально эффективная передача энергии.

Таким образом, в дроссель-трансформаторе нет прямой, одновременной передачи энергии из первичной цепи во вторичную. Процесс идет по схеме: «сеть - первичная обмотка - магнитное поле в зазоре - вторичная обмотка - нагрузка». Это фундаментальное отличие от принципа работы классического трансформатора.

Ключевые функциональные особенности

Благодаря своей гибридной природе, дроссель-трансформатор обладает набором уникальных характеристик, которые делают его незаменимым в определенных схемах:

• Трансформация напряжения: Как и любой трансформатор, он способен повышать, понижать или инвертировать напряжение, в зависимости от соотношения витков в обмотках.


• Накопление энергии: Подобно дросселю, он накапливает энергию в магнитном поле и отдает ее в нагрузку порциями, что идеально подходит для импульсных источников питания.


• Гальваническая развязка: Наличие отдельных, не связанных электрически обмоток обеспечивает полную гальваническую развязку между входными и выходными цепями, что критически важно для безопасности электроприборов.


• Работа с постоянным током: Способность работать в цепях, где присутствует значительная постоянная составляющая тока, без ухода сердечника в насыщение. Обычный трансформатор от этого быстро бы перегрелся и вышел из строя.


• Простота схемы: Использование дроссель-трансформатора позволяет строить очень простые и дешевые импульсные источники питания малой и средней мощности (до 150-200 Вт).

Сферы применения: где без дроссель-трансформатора не обойтись?

Уникальное сочетание свойств делает дроссель-трансформатор незаменимым компонентом в целом ряде электронных устройств. Его способность эффективно работать в импульсном режиме, обеспечивая при этом гальваническую развязку и преобразование напряжения, определила его основную нишу. Давайте рассмотрим, где именно эти устройства нашли самое широкое применение.

Импульсные источники питания (ИИП) малой и средней мощности

Это, без сомнения, главная сфера обитания дроссель-трансформаторов. Они являются сердцем так называемых обратноходовых (flyback) преобразователей — одного из самых популярных и простых типов импульсных источников питания. Вы сталкиваетесь с ними каждый день, даже не подозревая об этом.

Типичные примеры использования:

• Зарядные устройства для гаджетов: Компактные блоки питания для смартфонов, планшетов, ноутбуков и другой портативной техники практически всегда построены на базе обратноходового преобразователя с дроссель-трансформатором.


• Адаптеры питания: Внешние блоки питания для роутеров, модемов, внешних жестких дисков, игровых приставок и другой бытовой электроники.


• Дежурные источники питания: В более сложных устройствах, таких как телевизоры, компьютеры или аудиосистемы, часто есть отдельный маломощный "дежурный" источник питания, который обеспечивает работу электроники в режиме ожидания (standby). Он почти всегда выполнен по обратноходовой схеме.

Простота схемотехники, минимальное количество компонентов и, как следствие, низкая себестоимость делают обратноходовые преобразователи на дроссель-трансформаторах экономически выгодным решением для массового производства источников питания мощностью до 150-200 Вт.

Именно благодаря дроссель-трансформатору удается создавать легкие, компактные и эффективные блоки питания, которые пришли на смену громоздким и тяжелым низкочастотным трансформаторным аналогам.

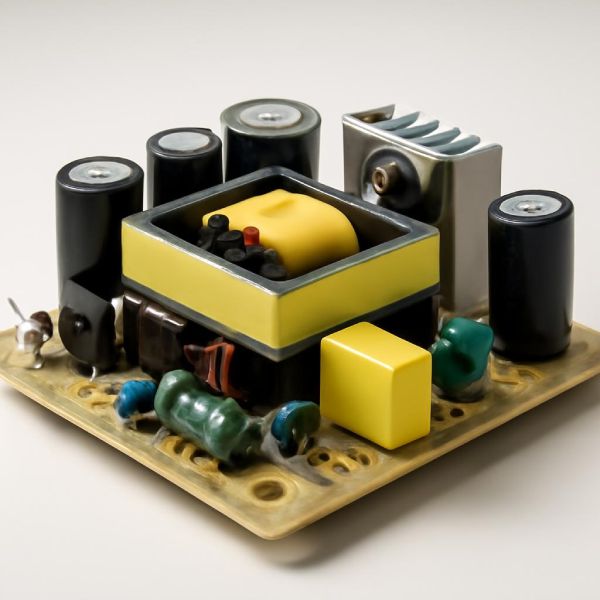

Дроссель-трансформатор (крупный желтый компонент в центре) на плате типичного обратноходового преобразователя.

Светодиодное освещение (LED-драйверы)

Светодиоды для своей работы требуют стабильного тока, а не напряжения. Драйверы для светодиодных ламп и светильников — это, по сути, специализированные импульсные источники питания. Дроссель-трансформаторы в них выполняют сразу несколько задач:

1. Понижают высокое сетевое напряжение (230 В) до низкого, необходимого для питания светодиодов (например, 12 В или 24 В).


2. Обеспечивают гальваническую развязку от сети, что является обязательным требованием безопасности для осветительных приборов.


3. Позволяют построить эффективную схему стабилизации выходного тока, продлевая срок службы светодиодов и обеспечивая ровное свечение без мерцаний.

Благодаря своей эффективности и компактности, они идеально подходят для встраивания в цоколи ламп или корпуса светильников, где пространство сильно ограничено.

Сравнительный анализ: наглядная таблица отличий

Чтобы окончательно закрепить понимание разницы между тремя рассматриваемыми компонентами, приведем их ключевые характеристики в виде сравнительной таблицы.

Параметр Дроссель Классический трансформатор Дроссель-трансформатор Основная функция Накопление энергии, сглаживание тока Передача энергии, преобразование напряжения/тока Накопление и последующая передача энергии с преобразованием Количество обмоток Одна Две и более Две и более Немагнитный зазор в сердечнике Обязателен (чаще всего) Недопустим (является дефектом) Обязательный конструктивный элемент Способ передачи энергии Не передает, а накапливает и отдает в ту же цепь Прямая, одновременная передача из первички во вторичку Двухтактная: сначала накопление, затем отдача в другую цепь Работа с постоянным током Предназначен для этого Недопустима (вызывает насыщение и перегрев) Рассчитан на работу в цепях с постоянным подмагничиванием

Распределение по сферам применения

Хотя ИИП и LED-драйверы являются лидерами, дроссель-трансформаторы также находят применение в телекоммуникационном оборудовании, автомобильной электронике, медицинских приборах и системах промышленной автоматики — везде, где требуется компактный, изолированный и недорогой источник питания.

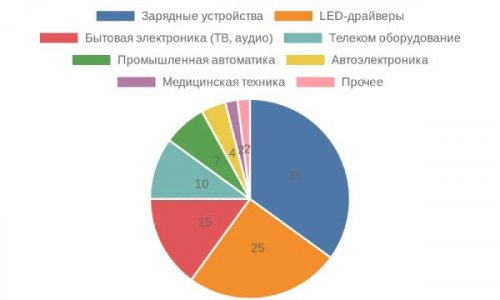

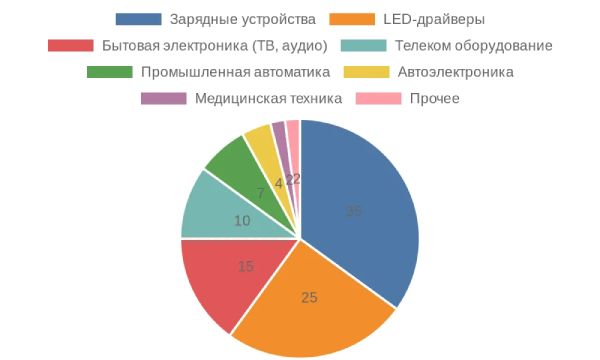

Примерное распределение рынка применения дроссель-трансформаторов по основным сегментам.

Как выбрать дроссель-трансформатор: ключевые параметры и советы эксперта

Подбор правильного дроссель-трансформатора — задача более сложная, чем выбор обычного силового трансформатора. Если в последнем случае ключевыми параметрами являются входное/выходное напряжение и мощность, то для гибридного устройства на первый план выходят динамические характеристики, связанные с накоплением энергии и работой на высоких частотах. Ошибка в выборе может привести не только к некорректной работе схемы, но и к выходу из строя ключевых полупроводниковых компонентов.

Электрические параметры: на что смотреть в первую очередь

При анализе технической документации (datasheet) на дроссель-трансформатор необходимо обратить внимание на следующий набор характеристик:

1. индуктивность первичной обмотки (lp)

Это, пожалуй, самый важный параметр. Именно индуктивность первичной обмотки определяет, какое количество энергии будет накоплено в сердечнике за один цикл работы преобразователя при заданном токе и времени открытия ключа. Значение индуктивности напрямую влияет на пиковый ток, протекающий через силовой транзистор, и на передаваемую мощность. Она должна точно соответствовать расчетным параметрам схемы. Слишком низкая индуктивность приведет к быстрому нарастанию тока и преждевременному насыщению сердечника, а слишком высокая — не позволит накопить достаточно энергии для обеспечения нужной мощности на выходе.

2. ток насыщения (isat)

Критически важный параметр, определяющий предел возможностей сердечника. Ток насыщения — это значение постоянного или пикового импульсного тока, при котором магнитная проницаемость сердечника резко падает, и индуктивность компонента снижается на определенный процент (обычно на 10-30%).

Превышение тока насыщения — это прямой путь к катастрофе. Индуктивность резко падает, обмотка превращается почти в короткое замыкание, ток через силовой ключ лавинообразно нарастает, что практически гарантированно приводит к его пробою и выходу из строя всего источника питания.

При выборе дроссель-трансформатора всегда следует брать компонент с током насыщения, имеющим запас в 20-30% относительно максимального расчетного пикового тока в вашей схеме.

3. максимальный среднеквадратичный ток (irms)

Этот параметр не следует путать с током насыщения. Если Isat связан со свойствами магнитного сердечника, то Irms определяет тепловые ограничения обмоточного провода. Это максимальный постоянный или среднеквадратичный переменный ток, который может протекать через обмотку длительное время без ее перегрева выше допустимой температуры. Превышение Irms приведет к расплавлению изоляции провода, межвитковому замыканию и полному выходу компонента из строя.

4. коэффициент трансформации (n)

Как и у обычного трансформатора, это соотношение числа витков вторичной и первичной обмоток (n = w2/w1). Он определяет выходное напряжение относительно входного, а также отраженное напряжение, которое воздействует на силовой ключ в фазе отдачи энергии. Этот параметр должен быть точно согласован со схемой преобразователя.

Конструктивные особенности: материалы и форма

Электрические параметры напрямую зависят от физического исполнения компонента. Основными элементами конструкции являются сердечник и обмотки.

Материал и форма сердечника

Для высокочастотных дроссель-трансформаторов практически всегда используются ферритовые сердечники. Ферриты — это керамические материалы с хорошими магнитными свойствами на высоких частотах и высоким электрическим сопротивлением, что минимизирует потери на вихревые токи. Форма сердечника также играет важную роль, влияя на габариты, эффективность охлаждения и уровень электромагнитных помех.

Тип сердечника Преимущества Недостатки Типичное применение E-образные (E, EE, EF, EFD) Низкая стоимость, простота намотки, универсальность. Неоптимальная форма для теплоотвода, средний уровень ЭМП. Массовые и недорогие источники питания, зарядные устройства. ETD (Economic Transformer Design) Оптимизирован для передачи мощности, хорошее охлаждение центрального стержня. Более высокая стоимость по сравнению с E-типом. ИИП средней мощности (50-200 Вт), промышленные блоки питания. PQ (Power Quality) Оптимальное соотношение объема к мощности, низкий профиль, хороший теплоотвод. Сложность каркаса и намотки, высокая цена. Компактные и мощные преобразователи, телекоммуникационное оборудование. RM (Rectangular Modul) Отличное магнитное экранирование, компактность. Ограниченное окно для намотки, сложность монтажа. Низкопрофильные устройства, чувствительная к помехам аппаратура.

При замене вышедшего из строя дроссель-трансформатора старайтесь использовать компонент с сердечником той же формы и типоразмера. Это гарантирует, что его тепловые и электромагнитные характеристики будут соответствовать оригинальным.

Выбор конкретного компонента — это всегда компромисс между электрическими параметрами, габаритами, стоимостью и тепловым режимом. Внимательное изучение документации и понимание роли каждого параметра помогут сделать правильный выбор и обеспечить долгую и надежную работу вашего электронного устройства.

Диагностика неисправностей и ремонт: что делать, если что-то пошло не так?

Несмотря на высокую надежность, дроссель-трансформаторы, как и любые компоненты, работающие под высокой нагрузкой, со временем могут выходить из строя. Их диагностика имеет свои особенности, так как простым «прозвоном» не всегда можно выявить проблему. Рассмотрим основные признаки неисправности и методы проверки.

Визуальный осмотр

Первый и самый простой шаг — внимательно осмотреть компонент. Искать следует:

• Трещины на ферритовом сердечнике. Феррит — хрупкий материал. Даже микротрещина, появившаяся от удара или перегрева, нарушает целостность магнитопровода, что приводит к резкому падению индуктивности и изменению всех рабочих характеристик.


• Следы перегрева. Потемневший лак на обмотках, оплавленный пластиковый каркас или потемнение текстолита на плате под трансформатором — явные признаки работы в нештатном тепловом режиме.


• Вздутие изоляционной ленты. Это также может свидетельствовать о внутреннем перегреве и возможном межвитковом замыкании.

Проверка с помощью мультиметра

С помощью обычного мультиметра в режиме омметра можно выявить только грубые дефекты:

1. Обрыв обмотки. Если прибор показывает бесконечное сопротивление при проверке выводов одной обмотки, значит, внутри нее есть обрыв провода. Такой компонент неисправен.


2. Короткое замыкание (КЗ). Первичная обмотка высоковольтного дроссель-трансформатора обычно имеет очень низкое сопротивление (доли Ома или несколько Ом). Мультиметр может показать почти нулевое сопротивление, и это нормально. Однако если нулевое сопротивление показывает вторичная, более высокоомная обмотка, это может указывать на КЗ. Явное КЗ — это замыкание между первичной и вторичной обмотками, чего быть не должно.

Важно понимать, что мультиметр не способен обнаружить самую коварную неисправность — межвитковое замыкание. Несколько замкнувшихся витков незначительно изменят общее сопротивление обмотки, но кардинально нарушат работу устройства под нагрузкой, вызывая перегрев и отказ схемы.

Для полноценной диагностики необходим специальный прибор — измеритель LCR (индуктивности, емкости, сопротивления), который может измерить индуктивность обмоток и сравнить ее с паспортными данными. Однако в бытовых условиях такой прибор есть не у всех.

Косвенные признаки неисправности

Часто о проблемах с дроссель-трансформатором говорят сбои в работе всего устройства:

• Высокочастотный писк или свист. Может быть вызван вибрацией витков обмотки или частей сердечника (магнитострикция). Иногда это норма, но если писк появился со временем или усилился, это может говорить о рассыхании лака, ослаблении стяжки сердечника или работе схемы в режиме перегрузки.


• Отсутствие выходного напряжения. Если силовой ключ и другие элементы схемы исправны, а на выходе источника питания нет напряжения, виновником может быть обрыв в обмотке дроссель-трансформатора.


• Сильный нагрев компонента в режиме холостого хода или при малой нагрузке — верный признак межвиткового замыкания.

Что касается ремонта, то перемотка миниатюрных импульсных трансформаторов в домашних условиях — задача крайне сложная и нецелесообразная. Самый надежный и правильный способ ремонта — это замена неисправного компонента на полностью идентичный или аналог с совпадающими ключевыми параметрами.

Заключение

Мы подробно рассмотрели, что такое дроссель-трансформатор, раскрыв его гибридную природу и ключевые отличия от классических дросселей и трансформаторов. Этот уникальный компонент, совмещающий функции накопления и передачи энергии, стал незаменимым элементом в мире импульсной техники, от миниатюрных зарядок для гаджетов до сложных промышленных систем. Понимание принципов его работы, основных параметров и областей применения — ключ к успешному проектированию и ремонту современной электроники.

При работе с этими устройствами всегда уделяйте первостепенное внимание технической документации и не пытайтесь заменять их на компоненты другого типа. Помните, что правильный выбор дроссель-трансформатора по индуктивности и току насыщения — залог безопасности и долговечности всего устройства. Не бойтесь углубляться в детали, ведь именно из таких, на первый взгляд, сложных компонентов и состоит весь мир высоких технологий, который окружает нас каждый день.
