Плуг с двумя корпусами для глубокой вспашки: конструкция, ширина захвата и производительность

Глубокая обработка почвы требуется не только в сельском хозяйстве. При освоении новых территорий, подготовке земель под лесные культуры и восстановлении участков после удаления древесной растительности необходимо работать с почвенным слоем, который обычный лемешный плуг не обрабатывает на нужную глубину. Для таких задач применяют плантажные плуги.

Один из вариантов этой техники - двухкорпусный плуг. Он позволяет обрабатывать две полосы почвы за один проход и увеличивать площадь обработки при условии, что трактор способен обеспечить необходимое тяговое усилие. Однако количество корпусов само по себе не гарантирует высокую производительность: результат зависит от глубины вспашки, свойств грунта, влажности, рельефа и организации работ.

Разберём, как устроен плуг с двумя корпусами, что определяет его ширину захвата, какой трактор необходим для работы и как оценить реальную производительность агрегата.

Для каких задач нужен двухкорпусный плантажный плуг

Плантажная вспашка отличается от обычной основной обработки почвы прежде всего глубиной и назначением. Если при традиционной пахоте глубина часто составляет около 20-30 см, то плантажный плуг рассчитан на существенно более глубокое воздействие на грунт.

Такая обработка может потребоваться при подготовке земель под лесовосстановление, освоении отдельных категорий залежных территорий и работе на осушенных торфяных или заболоченных минеральных почвах. Плантажные плуги также применяют для вспашки участков после корчевания, когда основные пни удалены, а почву необходимо подготовить к дальнейшим работам.

Двухкорпусная конструкция особенно интересна там, где требуется обрабатывать значительную площадь и есть трактор достаточной мощности.

При выборе важно различать несколько задач:

• Глубокая обработка почвы. Рабочие органы заглубляются значительно сильнее, чем при обычной сезонной пахоте.
• Оборот пласта. Лемех подрезает грунт, а отвал поднимает и переворачивает его в пределах предусмотренного конструкцией рабочего режима.
• Подготовка земель после корчевки. Плуг обрабатывает почву после удаления пней, но не заменяет корчевальную технику.
• Работа на участках с кустарником. Допустимость работы зависит от конструкции конкретной модели и характеристик растительности. Для ППН-2-50 производитель указывает возможность работы по участкам с кустарником высотой до 3 м без предварительной срезки, однако фактические условия необходимо оценивать отдельно.

Плантажный плуг не следует автоматически рассматривать как универсальное решение для любого участка. На плотных грунтах, при высокой влажности или большом количестве древесных остатков сопротивление движению может существенно возрастать.

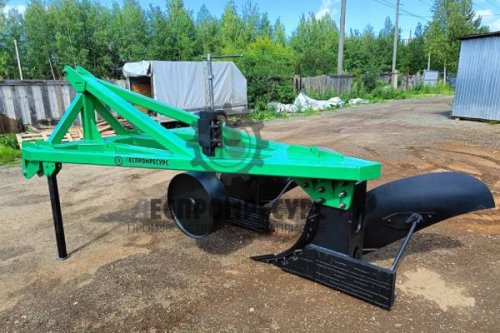

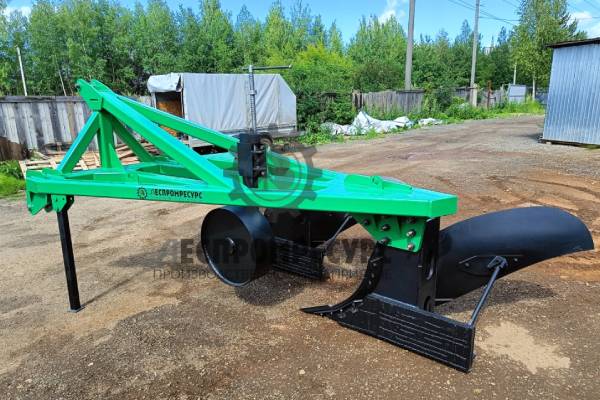

Как устроен плуг с двумя корпусами

Двухкорпусный плантажный плуг объединяет несущую раму, навесное устройство и два рабочих корпуса. Каждый корпус обрабатывает собственную полосу почвы. Общая ширина захвата складывается из ширины захвата обоих корпусов.

На примере ППН-2-50 общая ширина захвата составляет 1000 мм, то есть 1 м. Максимальная глубина обработки заявлена до 550 мм.

Рама и навесное устройство

Рама служит несущей основой агрегата. Она соединяет рабочие корпуса и навесное устройство, через которое усилие от трактора передаётся на плуг.

При глубокой вспашке рама воспринимает значительные нагрузки. Их величина зависит от сопротивления грунта, установленной глубины, скорости движения и состояния рабочего оборудования.

Навесное устройство должно соответствовать требованиям конкретного плуга и трактора. Для ППН-2-50 производитель указывает трактор с навесной системой НУ-3 по ГОСТ 10677-2001. Одного совпадения мощности двигателя недостаточно: необходимо проверить совместимость навески, допустимые нагрузки и возможности гидравлической системы.

Рабочие корпуса, лемехи и отвалы

Рабочий корпус выполняет основную операцию по подрезанию и перемещению почвенного пласта. В его состав входят элементы, которые взаимодействуют с грунтом и направляют его движение.

К основным деталям относятся:

• Лемех - подрезает пласт снизу и направляет его на рабочую поверхность корпуса.
• Долото - участвует во внедрении рабочего органа в почву и воспринимает нагрузку при заглублении.
• Отвал - поднимает, деформирует и переворачивает подрезанный пласт.
• Полевая доска - воспринимает боковые силы и помогает стабилизировать положение корпуса относительно стенки борозды.
• Углосним и защитные элементы - участвуют в работе с почвенным пластом и защищают отдельные части рабочего органа в соответствии с конструкцией.

Конкретная геометрия этих деталей влияет на сопротивление движению, качество оборота пласта и износ. Поэтому при обслуживании важно контролировать не только целостность корпуса, но и состояние режущих кромок, крепежа и защитных элементов.

Предплужник встречается на многих конструкциях лемешных плугов, однако наличие этого узла нельзя считать обязательным для любой модели. Перед описанием комплектации конкретного агрегата необходимо сверяться с его технической документацией.

Опорное колесо и регулировка глубины

Опорное колесо помогает поддерживать рабочее положение плуга и участвует в настройке глубины обработки. Для плантажной вспашки это особенно важно: даже небольшое изменение глубины может заметно повлиять на тяговое сопротивление.

У ППН-2-50 предусмотрено опорное колесо и механизм регулировки глубины. После установки плуга необходимо выполнить пробный проход и проверить фактическую глубину обработки, а не ориентироваться исключительно на положение регулировочного механизма.

Ширина захвата: почему два корпуса не всегда означают удвоенную производительность

Ширина захвата показывает, какую полосу почвы агрегат обрабатывает за один проход. У двухкорпусного плуга ППН-2-50 она составляет 1000 мм, или 1 м.

При сравнении моделей важно уточнять, идёт ли речь о ширине одного корпуса или об общей ширине захвата машины. Например, обозначение «50» в модели ППН-2-50 соответствует ширине захвата одного корпуса 500 мм. Два корпуса дают суммарный захват 1000 мм.

Увеличение ширины захвата позволяет уменьшить количество проходов по полю, но одновременно повышает нагрузку на трактор. Если двигатель не обеспечивает требуемый режим или трактор теряет сцепление с грунтом, потенциальное преимущество двухкорпусной схемы снижается.

При выборе следует учитывать не только ширину захвата, но и следующие параметры:

• требуемую глубину обработки;
• механический состав и плотность почвы;
• влажность грунта;
• уклон и рельеф участка;
• количество корней и растительных остатков;
• тяговые характеристики трактора;
• длину рабочих гонов и число разворотов.

Как ширина захвата влияет на количество проходов

При прочих равных условиях увеличение ширины захвата уменьшает число проходов, необходимых для обработки одной площади. Но на практике результат зависит от конфигурации участка и организации движения.

На длинных прямолинейных гонах агрегат может работать эффективнее, чем на небольшом участке неправильной формы, где приходится часто разворачиваться и переставлять технику.

Поэтому при сравнении однокорпусного и двухкорпусного плугов нужно учитывать не только паспортные характеристики, но и планируемые условия эксплуатации.

Какой трактор нужен для двухкорпусного плуга

Трактор должен обеспечивать тяговое усилие, достаточное для работы на заданной глубине, и быть конструктивно совместимым с навесным оборудованием.

Для ППН-2-50 заявлено агрегатирование с тракторами, оборудованными навесной системой НУ-3 по ГОСТ 10677-2001, мощностью не менее 180 л. с.

Это минимальное требование производителя, а не гарантия того, что агрегат сможет работать на максимальной глубине при любых условиях. Фактическая нагрузка зависит от состояния грунта и выбранного режима.

Почему важен тяговый класс

Тяговый класс характеризует тяговые возможности трактора в определённых условиях. При выборе плуга необходимо учитывать его наряду с мощностью двигателя, массой машины, типом движителя и возможностью передавать усилие на грунт.

Например, два трактора с близкой мощностью могут по-разному вести себя на влажной или рыхлой почве. Один будет устойчиво двигаться с рабочей нагрузкой, другой начнёт буксовать либо потребует уменьшения глубины и скорости.

Для плантажной вспашки это критично: чрезмерная буксовка снижает производительность, увеличивает расход топлива на гектар и ускоряет износ шин или ходовой части.

Что проверить до агрегатирования

Перед началом работы рекомендуется:

1. Сверить допустимую мощность и требования к навесной системе с документацией плуга.
2. Проверить техническое состояние навески, гидравлики и креплений.
3. Убедиться, что трактор способен поднимать и безопасно транспортировать агрегат массой около 1290 кг с учётом требований производителя трактора.
4. Оценить сцепление с грунтом и условия движения на участке.
5. Провести пробную обработку на небольшой скорости, постепенно подбирая рабочую глубину.

Не стоит компенсировать недостаток тяговых возможностей только увеличением балластировки или постоянной работой на предельной нагрузке. Сначала необходимо установить причину: неподходящий трактор, переувлажнённая почва, чрезмерная глубина или неправильная настройка.

Производительность: паспортные показатели и расчёт рабочего времени

Для ППН-2-50 производитель указывает рабочую скорость до 8 км/ч и производительность 0,6-0,8 га/ч. Эти показатели следует рассматривать как паспортные ориентиры, а не как гарантированный результат на каждом участке.

Теоретическую производительность плуга можно приблизительно оценить по формуле:

W = B x V / 10, где:

• W - теоретическая производительность, га/ч;
• B - рабочая ширина захвата, м;
• V - скорость движения, км/ч.

При ширине захвата 1 м и скорости 8 км/ч расчёт даёт 0,8 га/ч. Это оценка без учёта разворотов, остановок, перекрытия проходов и изменения условий работы.

Фактическая производительность обычно ниже теоретической. На неё влияют время на развороты, переезды, очистку рабочих органов, регулировку, обслуживание и простои.

Пример расчёта времени на обработку 10 гектаров

Если ориентироваться на заявленную производительность 0,6–0,8 га/ч, расчётное время чистой работы составит:

• при 0,8 га/ч - 12,5 часа;
• при 0,6 га/ч - около 16,7 часа.

Это время обработки без учёта дополнительных потерь. Чтобы составить производственный график, нужно заложить резерв на развороты, обслуживание и возможное снижение скорости из-за плотности почвы или растительных остатков.

Для планирования сменной выработки лучше провести пробную работу на типичном участке и измерить площадь, обработанную за фактическое рабочее время. Такой результат будет полезнее, чем расчёт только по максимальной скорости.

Глубина вспашки и особенности работы на разных почвах

Максимальная глубина обработки ППН-2-50 составляет до 550 мм. Но максимальное значение не означает, что каждый участок необходимо обрабатывать именно на такой глубине.

Рабочий режим выбирают исходя из задачи, строения почвенного профиля, влажности и сопротивления грунта. Чем глубже заглубляется корпус, тем больший объём почвы приходится перемещать и тем выше может быть тяговая нагрузка.

Осушенные торфяные почвы

При работе на осушенных торфяных почвах важно учитывать фактическую влажность и несущую способность грунта. Переувлажнение может затруднить движение трактора и ухудшить условия работы агрегата.

Перед выходом на участок следует проверить проходимость, состояние поверхности и возможность работы без чрезмерного повреждения почвы.

Заболоченные минеральные почвы

На заболоченных минеральных почвах сопротивление может существенно меняться в зависимости от состава грунта и влажности. При выборе глубины важно не только стремиться к максимальному значению, но и оценивать способность трактора поддерживать устойчивый рабочий режим.

Земли после корчевки

После удаления пней в грунте могут оставаться корни, древесные фрагменты, щепа и локально уплотнённые зоны. Эти включения влияют на движение рабочих органов и могут создавать дополнительные нагрузки.

До вспашки необходимо убрать крупные пни и оценить состояние участка. Плантажный плуг выполняет обработку почвы после корчевания, но не предназначен для самостоятельного удаления пней.

Стерня и пожнивные остатки

Стерня и пожнивные остатки характерны прежде всего для сельскохозяйственных полей. Их влияние на работу плуга отличается от влияния древесных остатков, корней и кустарника на лесных или залежных участках.

При оценке проходимости растительной массы важно учитывать её количество, длину и способность наматываться или накапливаться на элементах конструкции. Нельзя автоматически переносить выводы о работе плуга на стерне на условия густой древесно-кустарниковой растительности.

Как выбрать двухкорпусный плуг под конкретную задачу

Выбор стоит начинать не с цены или количества корпусов, а с технического задания на обработку участка.

Шаг 1. Определите требуемую глубину

Если необходимо обрабатывать почву на глубине до 550 мм, ППН-2-50 соответствует этому диапазону по паспортной характеристике. Если технология требует большей глубины, следует рассматривать оборудование, рассчитанное на такой режим.

Шаг 2. Сопоставьте площадь и ширину захвата

Для больших площадей двухкорпусная схема может сократить количество проходов по сравнению с однокорпусной моделью. Но преимущество реализуется только при достаточной мощности трактора и подходящих почвенных условиях.

Шаг 3. Проверьте трактор

Сопоставьте мощность, тяговые возможности, навесную систему и допустимые нагрузки. Не ограничивайтесь формальным совпадением мощности двигателя с минимальным требованием производителя.

Шаг 4. Оцените участок

Перед покупкой желательно выяснить:

• площадь и форму участка;
• тип почвы и её влажность;
• наличие уклонов;
• количество кустарника, корней и древесных остатков;
• необходимость предварительного корчевания;
• доступность техники для доставки и обслуживания.

Шаг 5. Уточните комплектность и эксплуатационные требования

До приобретения стоит запросить актуальные технические документы, уточнить комплектацию, порядок регулировки глубины и требования к техническому обслуживанию. Если планируется работа в нестандартных условиях, желательно заранее согласовать их с производителем.

Для сопоставления конструкции, параметров захвата и требований к трактору можно узнать о ППН-2-50 и проверить соответствие модели условиям предполагаемой эксплуатации.

Практические рекомендации по эксплуатации

Чтобы сохранить производительность и избежать лишней нагрузки на технику, полезно соблюдать несколько правил.

Не начинайте сразу с максимальной глубины. Выполните пробный проход, оцените сопротивление грунта и устойчивость движения. Затем постепенно настройте рабочий режим.

Контролируйте фактическую глубину. Проверяйте результат обработки после настройки опорного колеса и при изменении условий участка.

Следите за рабочими органами. Изношенный лемех или повреждённый отвал меняют характер взаимодействия с почвой и могут повышать нагрузку. Осмотр и своевременная замена изнашиваемых деталей помогают поддерживать предусмотренный режим работы.

Не игнорируйте влажность почвы. Работа на переувлажнённом участке может привести к пробуксовке, снижению производительности и нежелательному воздействию на грунт.

Учитывайте потери рабочего времени. При планировании смены закладывайте время на развороты, обслуживание, очистку и переезды. Паспортная производительность не равна гарантированной выработке за смену.

Останавливайте агрегат перед осмотром. Регулировку, очистку и проверку рабочих органов выполняйте только после безопасной остановки трактора и оборудования в соответствии с инструкцией производителя.

Итоги

Двухкорпусный плантажный плуг предназначен для глубокой обработки почвы, когда требуется увеличить ширину захвата и выполнять две рабочие полосы за один проход. Для ППН-2-50 заявлены два корпуса, общая ширина захвата 1000 мм, глубина обработки до 550 мм и производительность 0,6-0,8 га/ч.

Для агрегатирования требуется трактор мощностью не менее 180 л. с. с навесной системой НУ-3 по указанному производителем стандарту. Однако выбор нельзя сводить только к мощности и ширине захвата: необходимо учитывать тяговый класс, состояние почвы, влажность, рельеф и характер растительных остатков.

Наиболее обоснованный подход - сначала определить технологическую задачу и требуемую глубину, затем проверить совместимость с трактором и оценить условия участка. Пробный проход позволит уточнить фактическую производительность и подобрать рабочий режим без необоснованной нагрузки на агрегат.
