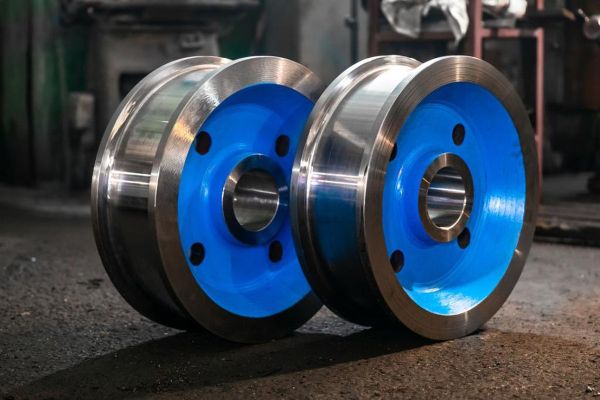

Критерии выбора крановых колес для тяжелых режимов работы

Исходные данные для расчета

Выбор кранового колеса начинается с определения нагрузки на колесо и группы режима работы механизма.

Нагрузка на колесо определяется по формуле:

• Для мостовых и козловых кранов: максимальное давление колеса на рельс при рабочем положении тележки с номинальным грузом, с учетом коэффициента динамичности (1,1–1,3 в зависимости от группы режима).

Требования к расчету ходовых колес регламентированы СП 16.13330.2017 (актуализированная редакция СНиП II-23-81*) и отраслевыми методиками.

Группа режима работы механизма передвижения устанавливается по ГОСТ 25835-83 и определяется двумя параметрами:

Группа режима работы механизма передвижения устанавливается по ГОСТ 25835-83 и определяется двумя параметрами:

1. Класс использования (А0–А6) — характеризует общую наработку механизма в часах:
   • А0: до 800 часов
   • А1: 800–1600 часов
   • А2: 1600–3200 часов
   • А3: 3200–6300 часов
   • А4: 6300–12500 часов
   • А5: 12500–25000 часов
   • А6: 25000–50000 часов
2. Класс нагружения (В1–В4) — характеризует отношение средних нагрузок к номинальной:
   • В1: коэффициент нагружения до 0,125
   • В2: 0,125–0,25
   • В3: 0,25–0,50
   • В4: 0,50–1,00

     Комбинация этих двух параметров определяет группу режима работы механизма — от 1М (легчайший) до 6М (тяжелейший). Для кранов, транспортирующих расплавленный металл, ядовитые или взрывчатые вещества, группа режима механизма подъема должна быть не менее 5М.

     Итоговая группа режима работы (1М–6М) определяется по таблицам ГОСТ 25835-83. Для кранов металлургических производств, транспортирующих жидкий металл, группа режима механизма подъема не ниже 5М (п. 5.12 ПБ 10-382-00).

     Информация о типоразмерах и технических характеристиках крановых колес для различных групп режимов работы представлена в каталоге Эл-Кран.

     Материал и термообработка

     Материал крановых колес — сталь 65Г (ГОСТ 14959). Допускается замена на стали 75, 60С2, 55Г. Химический состав контролируется по плавочному сертификату.

     Требования к твердости поверхности катания и реборд (ГОСТ 28648-90, п. 2.4)

     Твердость поверхности катания и реборд крановых колес устанавливается в зависимости от группы режима работы механизма:

3. Для групп 1М и 2М: твердость не менее 280 НВ.
4. Для групп 3М и 4М: твердость не менее 300 НВ.
5. Для групп 5М и 6М: твердость 320–390 НВ.

   Для групп 5М и 6М верхний предел твердости ограничен 390 НВ во избежание хрупкого разрушения при ударных нагрузках. Превышение указанного значения может привести к снижению ударной вязкости и преждевременному выходу колеса из строя при эксплуатации в тяжелых режимах.

   Термообработка: объемная закалка + высокий отпуск (сорбитизация). Глубина закаленного слоя — не менее 15 мм для колес диаметром свыше 400 мм. Микроструктура — сорбит отпуска. Наличие свободного феррита не допускается (снижает контактную выносливость).

   Закалка ТВЧ (поверхностная) для тяжелых режимов не рекомендуется — градиент твердости между поверхностью и сердцевиной приводит к образованию трещин в ступице при эксплуатационных нагрузках. Стендовые испытания ЦНИИТМАШ фиксируют снижение ресурса на 25–30% при использовании ТВЧ вместо объемной закалки (протоколы испытаний № 124/17, № 89/19).

   Типы заготовок

   Применяются три типа заготовок в зависимости от типоразмера и условий эксплуатации:

6. Штамповка (диаметр 200–630 мм) — применяется при серийном производстве стандартных типоразмеров для режимов работы 1М–5М. Обеспечивает высокую точность и минимальные отходы металла.
7. Поковка (диаметр 250–1000 мм и более) — используется для единичных заказов, нестандартных размеров, режимов 5М–6М и ответственных применений. Обеспечивает высокую надежность при циклических нагрузках.
8. Отливка (диаметр 500–1500 мм) — применяется для крупногабаритных колес при невозможности использования ковки. Ограничена режимами работы до 4М из-за возможных дефектов литья (усадочная пористость, раковины).

   Штамповка — экономически предпочтительный вариант. Структура волокна повторяет контур детали, что повышает сопротивление контактной усталости на 15–20% по сравнению с поковкой (данные ВНИИМетмаш, 2018). Ассортимент штамповок ограничен: полный перечень — ГОСТ 28648-90 (приложение А, таблица А1).

   Поковка — универсальный тип. При ковке исключены газовые раковины, неметаллические включения и ликвации, характерные для отливок. Механические свойства поковок после термообработки: сигма_в > 780 МПа, дельта > 12%, пси > 35% (для стали 65Г). Поковки применяются для ответственных узлов с нагрузкой на колесо свыше 30 т.

   Отливка — наименее надежный вариант. Усадочная пористость и дендритная ликвация снижают ударную вязкость до 30–40 Дж/см2 (против 60–80 Дж/см2 для штамповок и поковок). Используется только для колес диаметром свыше 800 мм при ограниченном бюджете и режимах не выше 4М.

   Геометрические параметры

   Требования к точности изготовления крановых колес установлены ГОСТ 28648-90 (таблица 2). Основные допуски на геометрические параметры:

9. Отклонение наружного диаметра — ±0,5–±1,0 мм в зависимости от диаметра колеса.
10. Биение поверхности обода — 0,03–0,06 мм на 100 мм диаметра.
11. Отклонение от параллельности реборд — не более 0,3 мм на ширину обода.
12. Шероховатость поверхности катания — Ra < 2,5 мкм.
13. Отклонение посадочного отверстия — по квалитетам h9, H9.

    Для кранов групп 5М–6М допуски принимаются по верхней границе точности (h8, H8), что обеспечивает более высокую точность посадки и снижение динамических нагрузок при эксплуатации в тяжелых режимах.

    Критерии браковки при эксплуатации

    В соответствии с РД 10-112-2-87 (Правила устройства и безопасной эксплуатации грузоподъемных кранов), колеса подлежат замене при:

14. Износе поверхности катания более 3% от номинального диаметра (для колес D < 500 мм) или более 2% (D > 500 мм);
15. Глубине трещин или выкрошек свыше 1,5 мм на поверхности катания;
16. Износе реборды по толщине более 40% от исходной;
17. Отклонении твердости поверхности ниже 280 НВ (для всех групп режимов);
18. Сколах, трещинах в ступице (визуальный контроль + цветная дефектоскопия).

    Периодичность контроля — в соответствии с графиками ППР (планово-предупредительных ремонтов), но не реже одного раза в 6 месяцев для кранов групп 5М–6М.

    Восстановление изношенных колес

    Допускается восстановление колес методами наплавки (ручной дуговой, автоматической под флюсом, лазерной). Основной норматив — ОСТ 24.191.02-82 (Колеса крановые. Технология наплавки. Технические требования).

    Ограничения наплавки:

19. Не более 2 циклов восстановления (по истечении — замена);
20. Твердость наплавленного слоя — 320–390 НВ (не менее исходной);
21. Толщина наплавленного слоя — до 8 мм на сторону;
22. Обязательный контроль на макрошлифах и твердость после окончательной обработки.

    Экономическая эффективность наплавки: 20–35% от стоимости нового колеса (при серийном восстановлении в заводских условиях).

    Литература

23. ГОСТ 28648-90. Колеса крановые. Технические условия.
24. ГОСТ 25835-83. Краны грузоподъемные. Классификация механизмов по группам режимов работы.
25. ГОСТ 14959-2016. Прокат и поковки из конструкционной углеродистой и легированной стали.
26. РД 10-112-2-87. Правила устройства и безопасной эксплуатации грузоподъемных кранов.
27. СП 16.13330.2017. Стальные конструкции.
28. ОСТ 24.191.02-82. Колеса крановые. Технология наплавки.
