Высокополигональные и низкополигональные 3D модели для АГР – зачем они нужны и как их готовят для согласования проекта

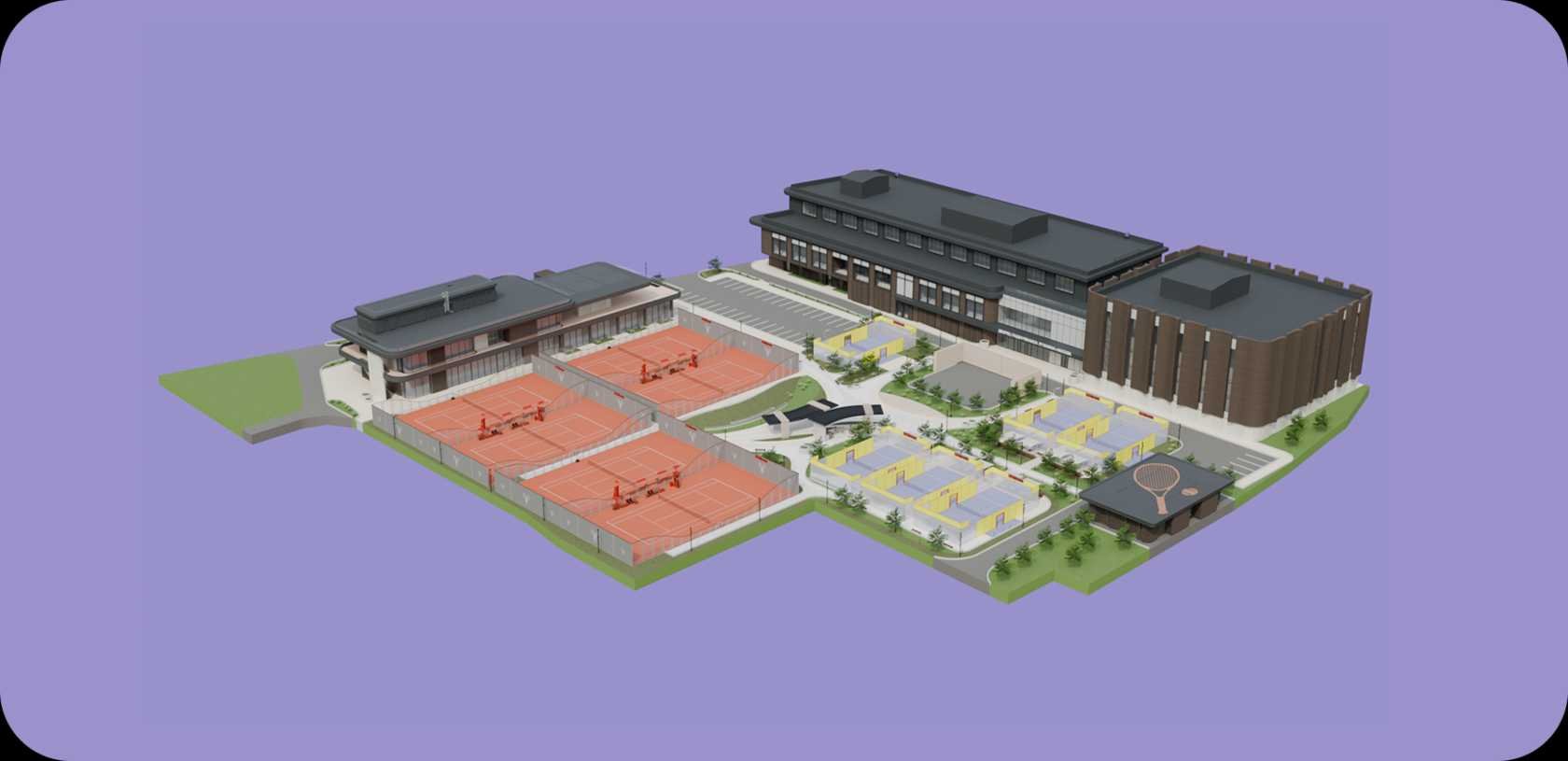

Подготовка архитектурно-градостроительного решения редко обходится без 3D-моделей. Городские комиссии хотят видеть будущий объект не только на чертежах. Нужна наглядная цифровая модель, которая показывает форму здания, посадку на участок и окружение.

И вот тут появляются несколько типов моделей. Высокополигональные, низкополигональные, IFC. Каждая служит своей цели. Без них сложно пройти согласование проекта, особенно если речь идет о рассмотрении у главного архитектора или в мэрии Москвы. Кстати, многие девелоперы сначала думают, что достаточно обычных визуализаций. Но при подготовке АГР этого почти никогда не хватает. Требуется точная геометрия и соблюдение технических требований. И тут уже важно правильно заказать высокополигональную модель для АГР.

Для чего создают высокополигональные, низкополигональные и IFC модели

Трехмерные модели помогают проверить архитектурный проект еще до начала строительства. Они показывают не только внешний вид здания. Городские специалисты оценивают высоту, объем, посадку на участок и влияние на окружающую застройку.

Подобные модели применяют для нескольких задач:

• получение свидетельства об утверждении архитектурно-градостроительного решения;

• рассмотрение проекта у мэра Москвы;

• анализ проекта главным архитектором города;

• согласование планировки территории;

• визуальная проверка архитектурного облика будущего здания.

Когда проект показывают в виде 3D-модели, становится заметно то, что трудно увидеть на плоском чертеже. Например, масштаб здания рядом с соседними объектами или плотность застройки.



3D-модели создают для разных типов зданий. Список довольно широкий:

• жилые дома и крупные жилые комплексы;

• административные здания;

• образовательные учреждения;

• производственные объекты;

• общественные здания различного назначения.

Каждый тип проекта имеет собственные требования к детализации модели. Где-то важна архитектура фасадов, где-то точная геометрия территории.

Какие данные нужны для подготовки моделей для АГР

Работа над моделью начинается не с 3D-программы. Сначала собирают исходные материалы проекта. Без них модель просто невозможно собрать корректно.

Основной документ – буклет архитектурно-градостроительного решения, раздел СПОЗУ. В нем указаны границы участка, расположение здания и элементы благоустройства.

Если такого буклета нет, проект можно подготовить по другим материалам. Используются следующие данные:

• поэтажные планы здания;

• ГПЗУ с границами земельного участка;

• схема благоустройства территории;

• размещение малых архитектурных форм;

• генеральный план объекта.

После получения документов специалисты начинают анализ проекта. Иногда исходные данные оказываются неполными. Тогда приходится уточнять размеры, высоты и посадку здания.



Процесс разработки обычно проходит в несколько шагов:

• анализ проекта и исходных материалов;

• оценка стоимости работ и сроков выполнения;

• заключение договора и начало разработки;

• подготовка высокополигональной, низкополигональной и IFC модели;

• сопровождение согласования и корректировка при замечаниях.

Средний срок разработки начинается примерно от 10 дней. Точное время зависит от сложности объекта и количества исходных данных.

Частые вопросы о разработке 3D моделей для АГР

Можно ли использовать визуализацию вместо технической 3D модели?

Нет. Рендеры показывают внешний вид здания, но не содержат точной геометрии. Для проверки проекта в городских системах требуется модель с корректными размерами и структурой данных.

Что происходит, если модель не проходит согласование?

Проект возвращают на корректировку. Исправляют геометрию здания, высоты или расположение объекта на участке. После правок модель снова отправляют на рассмотрение комиссии.

Подходит ли IFC модель для всех этапов согласования?

IFC удобна для обмена данными между проектными системами. Городские службы используют ее для анализа параметров здания. Иногда требуется сочетание нескольких форматов моделей.

Почему разработка новой модели бывает быстрее редактирования старой?

Старая модель часто создается без учета требований для АГР. Исправление ошибок, пересборка геометрии и проверка структуры занимают больше времени, чем построение новой модели по исходным чертежам.

Подготовка моделей для архитектурного согласования выглядит технической задачей. И так оно есть. Но именно эти цифровые модели позволяют увидеть будущий объект еще до начала строительства. Иногда пара дней точной работы экономит месяцы на этапе согласований.
