Трубы и металлический профиль используются при изготовлении каркасов, металлоконструкций, оборудования, мебели и множества других изделий. При этом производство часто требует не просто разрезать трубу на отрезки определенной длины, но и выполнить в ней отверстия, пазы или сложные соединительные элементы.
Для таких задач применяется лазерная обработка. Современное оборудование позволяет автоматизировать раскрой трубных заготовок и получать детали сложной геометрии непосредственно из трубы или профиля.
Как работает лазерная резка труб
Принцип обработки во многом похож на лазерный раскрой металлического листа: сфокусированный лазерный луч воздействует на материал, а его движение контролируется программой.

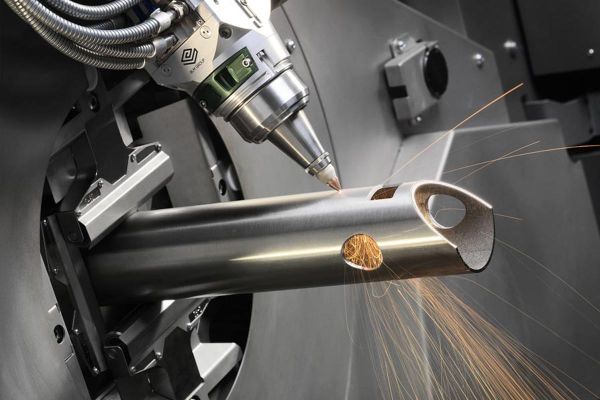

Однако при работе с трубами оборудование должно учитывать объемную форму заготовки. Труба фиксируется и вращается относительно режущей головки, благодаря чему лазер может формировать заданный контур на ее поверхности.
Современная лазерная резка труб позволяет выполнять не только обычный поперечный рез, но также отверстия, пазы, фигурные вырезы и элементы для последующего соединения деталей.
В результате часть операций, которые традиционно выполнялись последовательно на разном оборудовании, можно выполнить непосредственно во время лазерной обработки.
Какие задачи можно решать с помощью лазера
Самая простая операция — разделение длинной трубы на заготовки заданного размера. Однако основные преимущества технологии проявляются при более сложной геометрии.
На поверхности трубы можно формировать отверстия различной конфигурации, продольные и поперечные пазы, технологические вырезы и посадочные элементы.
Особый интерес представляет подготовка труб к последующей сборке. Например, торец одной детали можно сформировать с учетом геометрии другой трубы, с которой она будет соединяться.
Это позволяет заранее подготовить элементы будущего каркаса или металлоконструкции и сократить количество ручных операций при сборке.
Круглые и профильные трубы
Лазерная технология используется не только для круглых труб. В промышленности широко применяется металлический профиль квадратного и прямоугольного сечения, из которого изготавливают каркасы, стойки, рамы и другие конструкции.
При обработке профильной трубы важно точно позиционировать вырезы относительно ее граней. Программное управление оборудованием позволяет задавать расположение элементов еще на этапе подготовки цифровой модели.
В результате в одной заготовке можно выполнить несколько различных операций: сформировать торцы, сделать отверстия для крепежа, подготовить пазы и создать элементы для соединения с другими деталями.
Точность и повторяемость
Одним из преимуществ автоматизированной лазерной обработки является повторяемость результата. После подготовки управляющей программы оборудование может последовательно изготавливать одинаковые детали.
Это особенно важно при серийном производстве каркасов и конструкций, состоящих из большого количества однотипных элементов.
По данным компании «ДС-Металл», используемое оборудование позволяет работать с трубами диаметром от 10 до 220 мм и длиной до 6000 мм, а заявленная точность позиционирования составляет 0,05 мм. Возможность изготовления конкретной детали определяется материалом, сечением трубы, толщиной стенки и геометрией требуемых элементов.
Где применяется лазерная резка труб
Технология востребована практически везде, где металлическая труба или профиль используются как конструктивные элементы.
Это могут быть строительные металлоконструкции, рамы оборудования, мебельные каркасы, стеллажи, ограждения, элементы торгового оборудования и различные сварные изделия.
Особенно удобна лазерная обработка при производстве конструкций, состоящих из множества соединяемых трубных элементов.
Вместо того чтобы сначала распиливать трубу, затем отдельно размечать каждую заготовку и выполнять отверстия или пазы, значительную часть геометрии можно сформировать на этапе лазерной резки.
Подготовка элементов под сварку
Одна из интересных возможностей технологии — подготовка деталей к последующему соединению.
Если две трубы должны соединяться под определенным углом, геометрию торца можно сформировать с учетом поверхности ответной детали. Аналогичным образом можно создавать пазы и вырезы, помогающие позиционировать элементы конструкции.
Это особенно полезно при изготовлении повторяющихся сварных узлов. Чем точнее подготовлены отдельные заготовки, тем проще обеспечить их правильное взаимное расположение при сборке.
Однако геометрия таких соединений должна быть предусмотрена еще на этапе проектирования изделия.
Что необходимо для расчета заказа
Перед запуском производства необходимо определить основные характеристики будущей детали. В первую очередь это тип трубы или профиля, размеры сечения, толщина стенки, длина заготовки и требуемое количество изделий.
Для деталей сложной формы потребуется чертеж или электронная модель с расположением отверстий, пазов и других элементов.
Также желательно заранее понимать, какие операции будут выполняться после лазерной резки. Если заготовки предназначены для сварки или сборки, это можно учитывать при проектировании соединительных элементов.
Чем подробнее исходная информация, тем проще оценить технологичность детали и рассчитать производство партии.
Лазерная резка как этап металлообработки
Раскрой трубы часто является только частью производственного процесса. После него детали могут подвергаться сварке, механической обработке и другим операциям.
Комплексная металлообработка позволяет последовательно выполнять необходимые технологические этапы при изготовлении деталей и металлоконструкций. Например, трубные элементы после лазерной резки могут использоваться при сборке сварного каркаса вместе с деталями, изготовленными из листового металла.
Поэтому еще на этапе проектирования полезно учитывать не отдельную операцию, а весь маршрут изготовления изделия — от исходной металлической заготовки до готовой конструкции.
Что дает лазерная обработка труб производству
Главное преимущество технологии заключается в возможности совместить раскрой трубы и формирование сложной геометрии.
Вместо простой заготовки определенной длины можно получить деталь с уже подготовленными отверстиями, пазами, торцами и соединительными элементами.
Для единичного производства это дает возможность изготавливать детали сложной формы без разработки специального режущего инструмента. При серийном выпуске дополнительное значение приобретает повторяемость: однажды подготовленная программа может использоваться для изготовления партии одинаковых элементов.
В результате лазерная резка труб становится не просто способом разделения металла, а полноценным этапом изготовления деталей, подготовленных к дальнейшей сборке, сварке и другим производственным операциям.
