Качество воздуховода нельзя оценивать только по внешнему виду готовой детали. Ровные стенки и аккуратные соединения важны, но результат закладывается раньше: при подготовке чертежей, выборе материала, согласовании размеров и определении требований к сборке.
Когда подрядчик организует производство воздуховодов в Минске, ему требуется не просто перечень прямых участков и отводов, а согласованный комплект исходных данных. Чем точнее описаны условия эксплуатации и монтажная схема, тем меньше риск, что отдельные детали окажутся несовместимыми уже на объекте.
Разберем всю производственную цепочку: от проверки задания до упаковки готовой партии. Такой подход помогает понять, где возникают дефекты, какие вопросы стоит задать изготовителю и что проверять при приемке.
Качество начинается с понятного технического задания
Чертеж служит основой производства. Оборудование может точно повторить заданную геометрию, но оно не определяет, правильно ли выбраны размеры, учтены ли соединения и совпадает ли ориентация детали с реальной трассой. Ошибка в исходных данных часто воспроизводится во всей партии.
Для прямого участка обычно недостаточно указать только ширину, высоту или диаметр. В задании фиксируют длину, материал, способ соединения, количество изделий и особенности исполнения. Для отвода, тройника или перехода дополнительно показывают направление, угол, смещение и положение присоединительных сторон.
Полноценный комплект данных обычно включает:
- схему вентиляционной трассы с обозначением участков;
- чертежи деталей или понятные эскизы с размерами;
- спецификацию с количеством каждой позиции;
- материал и требования к защитному покрытию;
- тип соединения сопрягаемых элементов;
- требования к жесткости, герметизации и изоляции;
- особые условия монтажа и эксплуатации.
Все документы должны использовать одну систему обозначений. Если в одном чертеже первым размером указана ширина, а в другом – высота, появляется риск развернуть переход или отвод не в ту сторону. Для несимметричных деталей полезно добавлять вид сверху, привязку к потоку воздуха или отметку «левое» и «правое» исполнение.
Что проверяют до запуска деталей в работу
Перед раскроем производитель оценивает не только наличие размеров, но и возможность изготовить и собрать узел в заданном виде. Эта проверка особенно важна для переходов, сложных ответвлений, нестандартных сечений и деталей, которые должны вписаться в ограниченное пространство.
Согласованность чертежей и спецификации
Количество и обозначения позиций в таблице должны совпадать с чертежами. Если одна и та же деталь встречается в нескольких исполнениях, каждому варианту присваивают отдельную позицию. Иначе изделия с разной длиной, расположением отверстий или типом соединения могут попасть в одну строку заказа.
Проверяют и стыки между соседними элементами. Размер присоединительной стороны перехода должен соответствовать следующему прямому участку, а фланец или другой соединительный элемент – ответной детали. Такая сверка позволяет обнаружить несоответствие до раскроя металла.
Технологичность конструкции
Некоторые решения хорошо выглядят на общей схеме, но неудобны в изготовлении или монтаже. Слишком короткий переход может давать резкое изменение сечения, близко расположенные сгибы затрудняют формовку, а сложный узел из одной детали иногда разумнее разделить на несколько элементов.
Изменения нельзя вносить только по усмотрению цеха. Если обнаружена проблемная геометрия, ее согласуют с проектировщиком или заказчиком. В результате сохраняется назначение узла, а производство получает однозначное решение.
Контрольный образец для повторяющейся партии
Когда требуется серия одинаковых изделий, полезно сначала проверить одну деталь или небольшой комплект. Контрольный образец позволяет оценить посадочные размеры, геометрию соединений и удобство сборки до выпуска всей партии.
Это не отменяет проверки чертежей, но снижает цену возможной ошибки. Особенно полезен такой порядок для нестандартных фасонных изделий и узлов, которые привязаны к уже смонтированному оборудованию.
Материал влияет на жесткость, долговечность и обработку
Для изготовления воздуховодов применяют разные металлы и покрытия. Выбор зависит от температуры и состава перемещаемого воздуха, влажности, требований к очистке, расположения системы и проектных ограничений. Материал должен быть указан однозначно, без формулировок вроде «обычный металл» или «нержавейка подходящей марки».
Толщина листа связана с размером сечения, давлением в системе, длиной элемента и способом усиления. Слишком тонкая стенка может вибрировать или деформироваться при перевозке и монтаже. Необоснованно толстый лист увеличивает массу, усложняет обработку и создает дополнительную нагрузку на крепления.
Требования к материалу включают не только его наименование:
- тип и состояние поверхности;
- наличие защитного покрытия;
- допустимость сварки или другого способа сборки;
- требования к очистке и санитарной обработке;
- ограничения по контакту с влагой или агрессивными примесями;
- необходимость дополнительной окраски.
Перед изготовлением лист осматривают на предмет заметных повреждений, загрязнений и дефектов покрытия. Небольшая царапина может не влиять на обычный технический канал, но быть недопустимой для открыто проложенной системы или среды с повышенной влажностью. Критерии приемки лучше установить до запуска заказа.

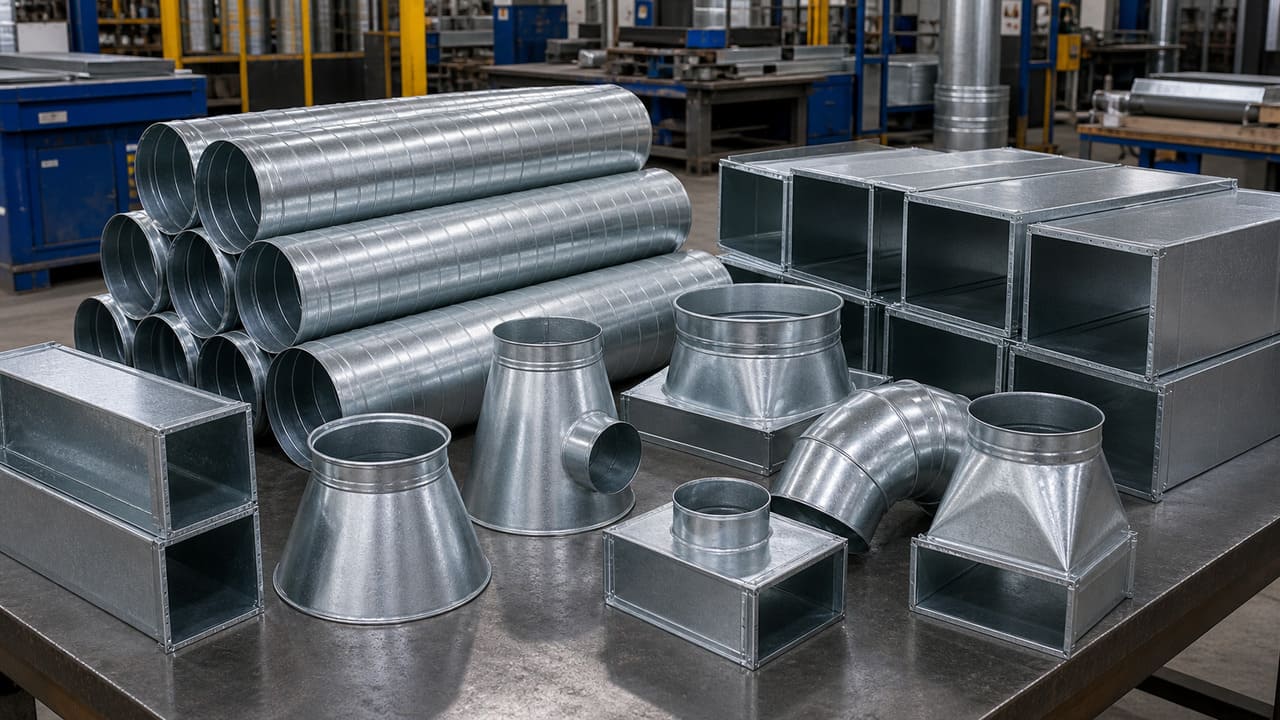

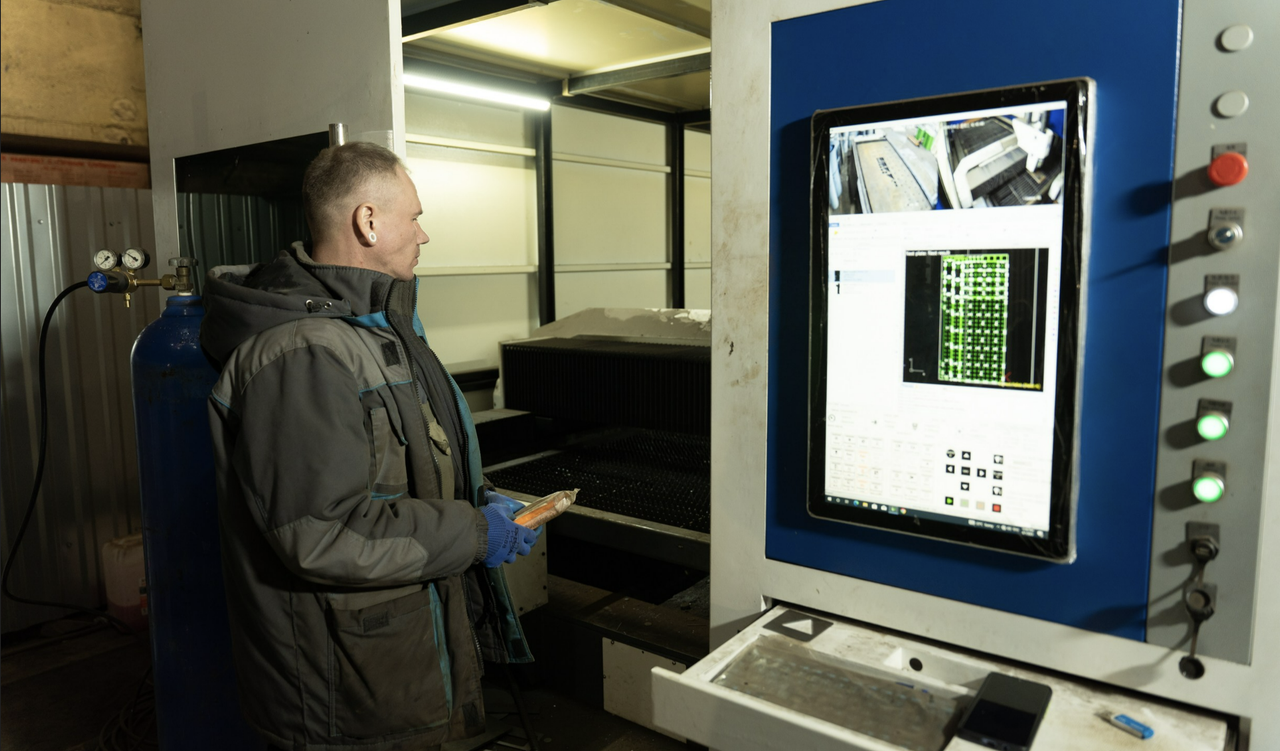

Раскрой определяет точность будущей геометрии
Воздуховод собирают из заготовки, поэтому ошибка раскроя проявляется на последующих операциях. Неверная длина кромки влияет на размер сечения, расположение соединения и общую длину детали. Исправить такую проблему после формовки часто сложнее, чем обнаружить ее до гибки.
На этапе подготовки заготовок важны точность размеров, чистота кромок и правильное расположение технологических вырезов. Отверстия, пазы и линии сгиба должны соответствовать одной системе координат. Для повторяющихся позиций также контролируют, чтобы использовалась утвержденная версия файла.
Сам по себе современный станок не гарантирует отсутствие ошибок. Результат зависит от корректного управляющего файла, настройки оборудования, состояния инструмента и проверки первой детали. Поэтому контроль начинается не после завершения партии, а уже на начальных операциях.

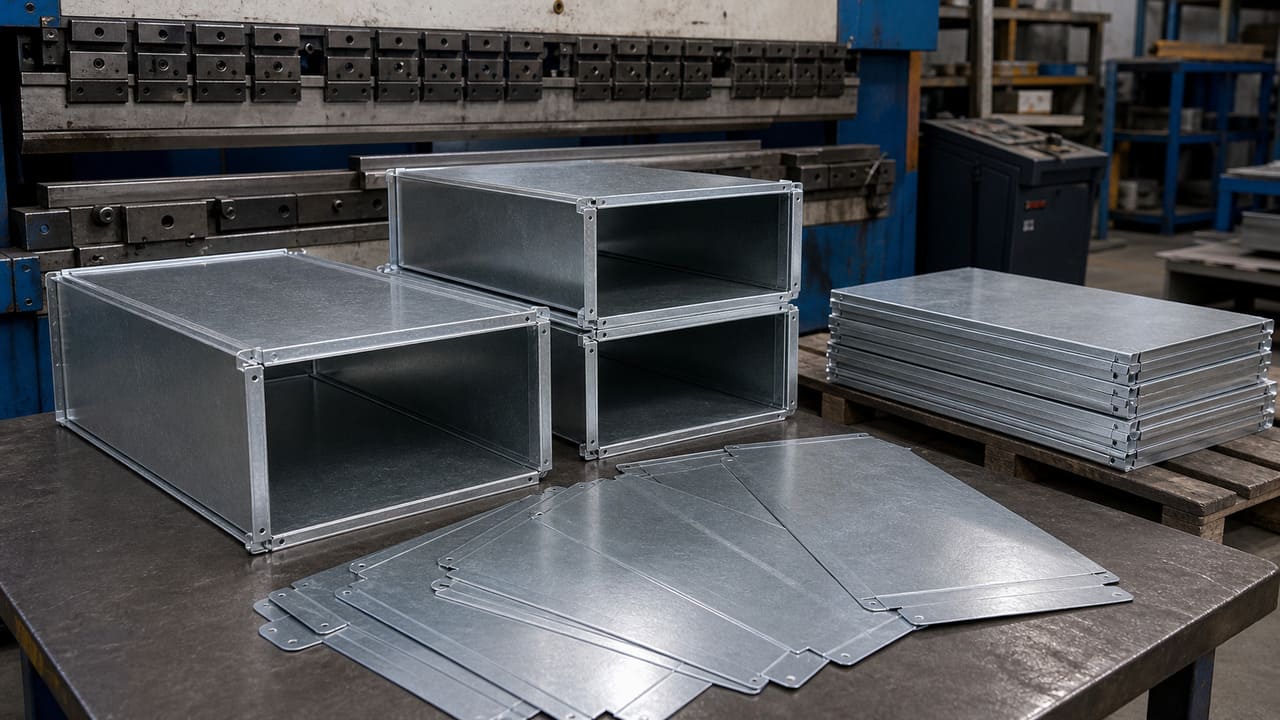

Формовка и сборка должны сохранять заданные размеры
После раскроя плоская заготовка превращается в объемный элемент. На этом этапе формируют стенки, соединительные кромки, ребра и другие предусмотренные конструкцией элементы. Даже при правильном раскрое деталь может потерять геометрию из-за неточной последовательности операций или неправильной настройки оборудования.

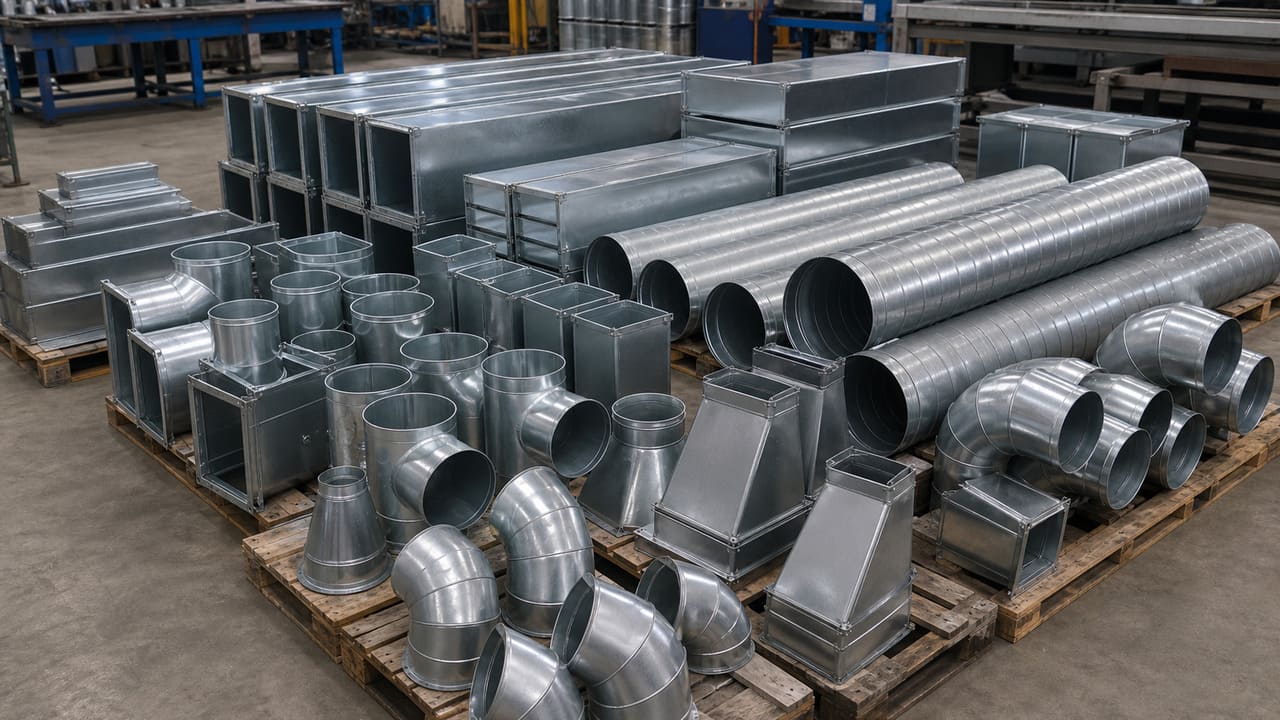

Прямолинейность и углы
У прямоугольного воздуховода проверяют размеры сторон, диагонали и отсутствие заметного перекоса. Если диагонали различаются, сечение превращается из прямоугольника в параллелограмм. Такой участок сложнее состыковать с соседними деталями, особенно при фланцевом соединении.
Для круглых элементов важны форма сечения и стабильность диаметра по длине. Деформированный торец мешает равномерной посадке соединительной детали и может потребовать подгонки на монтаже.
Жесткость стенок
Широкие плоские поверхности чувствительны к прогибу и вибрации. Жесткость обеспечивают подходящей толщиной металла, формой сечения и предусмотренными проектом усилениями. Конкретное решение выбирают с учетом размеров элемента и условий работы системы.
Добавлять усиление после изготовления неудобно: оно меняет массу, габариты и иногда мешает изоляции или креплениям. Поэтому требования к жесткости должны быть включены в задание, а не определяться только при приемке готовой продукции.
Качество швов и соединений
Продольные и поперечные соединения должны быть собраны без раскрытых участков, острых выступов и заметной деформации стенок. Способ соединения зависит от конструкции: это могут быть замковые швы, фланцы, ниппели, сварка, заклепки или их сочетание.
Важно оценивать соединение как часть системы. Аккуратно изготовленный фланец не поможет, если его размеры не совпадают с ответным элементом или отверстия расположены без общей привязки. Для парных деталей желательно использовать одинаковые шаблоны и правила разметки.

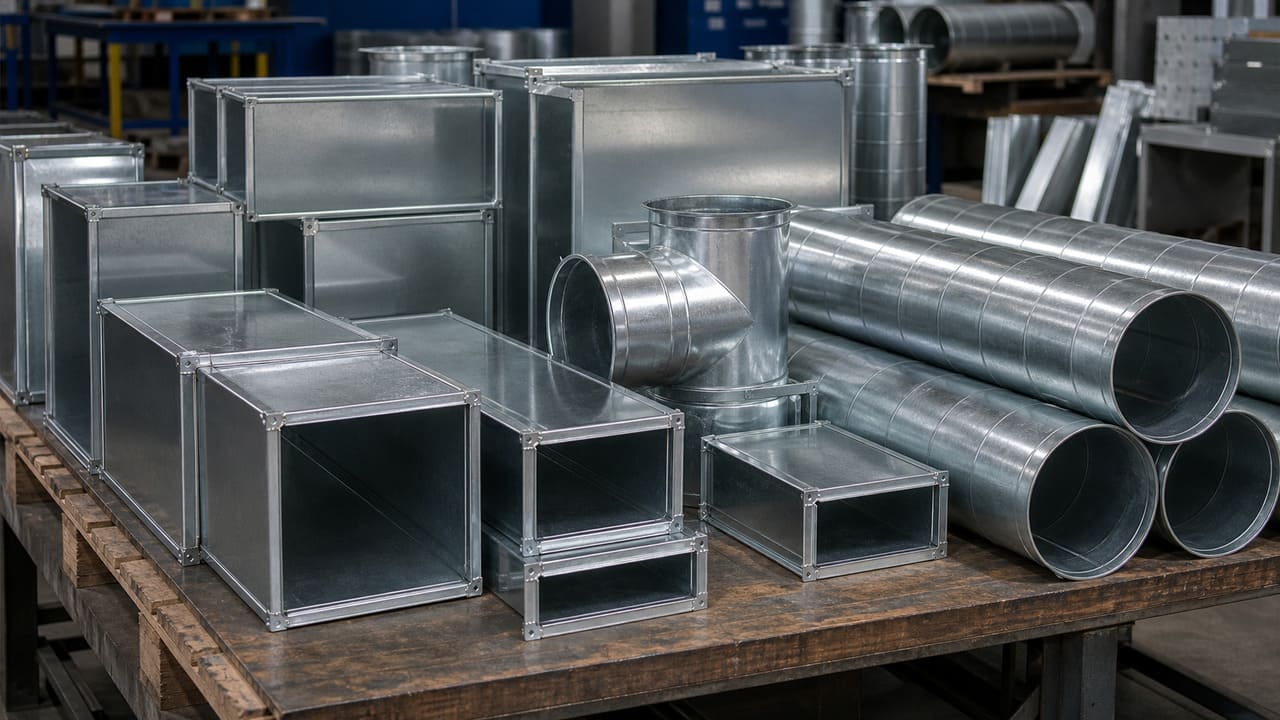

Качество серии определяется повторяемостью
Одна правильно изготовленная деталь еще не говорит о стабильности всей партии. Для серийного заказа важно, чтобы размеры и расположение соединений повторялись от изделия к изделию. Иначе монтажники будут вынуждены подбирать совместимые элементы или дорабатывать их на месте.
Повторяемость поддерживается за счет нескольких организационных мер:
- использования утвержденной версии чертежа или управляющего файла;
- маркировки деталей по позициям спецификации;
- проверки первого изделия перед продолжением партии;
- промежуточного контроля размеров в ходе выпуска;
- раздельного хранения похожих, но не взаимозаменяемых позиций;
- фиксации изменений, согласованных после изготовления образца.
Особое внимание требуется деталям, которые выглядят одинаково, но отличаются ориентацией. Левый и правый отводы, смещенные переходы или тройники с разным положением ответвления легко перепутать без заметной маркировки.
Контроль проводят не только перед отгрузкой
Финальный осмотр нужен, но он не заменяет проверки между операциями. Если дефект раскроя обнаружен после сборки и установки соединительных элементов, исправление потребует больше времени и может повредить покрытие. Рациональнее контролировать параметры в тот момент, когда их еще можно скорректировать без полной переделки.
| Этап | Что проверяют | Какой риск снижается |
|---|---|---|
| Подготовка задания | Размеры, ориентацию, материал, количество и сопряжение позиций | Изготовление неподходящей или зеркальной детали |
| Раскрой | Габариты заготовки, линии сгиба, отверстия и состояние кромок | Нарушение размеров после формовки |
| Формовка | Сечение, углы, диагонали, прямолинейность и жесткость | Перекос и сложная стыковка при монтаже |
| Сборка | Швы, фланцы, крепеж и совпадение ответных частей | Негерметичность и необходимость подгонки |
| Приемка партии | Комплектность, маркировку, внешний вид и соответствие спецификации | Недостача или смешение разных позиций |
Объем контроля зависит от сложности и назначения заказа. Для единичного нестандартного узла может потребоваться проверка большинства определяющих размеров. В повторяющейся партии применяют установленный порядок измерений, но первая деталь и критические параметры все равно требуют отдельного внимания.
Что проверять у готового воздуховода
Приемка не должна сводиться к поиску вмятин. Готовую деталь сопоставляют с чертежом и спецификацией, проверяя параметры, которые влияют на монтаж и работу вентиляционной сети.
Практический чек-лист включает:
- соответствие позиции и количества спецификации;
- основные габариты и присоединительные размеры;
- диагонали прямоугольного сечения;
- ориентацию отвода, тройника или смещенного перехода;
- совместимость ответных соединений;
- состояние швов, кромок, крепежа и покрытия;
- наличие предусмотренных усилений;
- маркировку деталей и комплектность крепежных элементов.
Требования к герметичности определяются проектом и условиями эксплуатации. В одних случаях достаточно визуального контроля соединений, в других предусматривается отдельная проверка по принятой методике. Этот пункт лучше согласовать заранее, поскольку после изготовления изменить конструкцию шва или соединения непросто.
Упаковка и перевозка тоже влияют на результат
Тонкостенная металлическая деталь может пройти контроль в цехе и получить деформацию по дороге на объект. Наиболее уязвимы выступающие фланцы, углы прямоугольных изделий, торцы круглых элементов и окрашенные поверхности.
Способ упаковки выбирают по форме и размерам партии. Крупные элементы фиксируют так, чтобы они не перемещались относительно друг друга, а небольшие фасонные изделия разделяют по позициям. Между окрашенными поверхностями предусматривают защитный материал, который не повреждает покрытие.
Маркировка упаковок должна быть связана со спецификацией. Тогда на объекте можно последовательно разгружать и передавать в монтаж нужные участки, не распаковывая всю партию в поисках одного перехода.
Ошибки, из-за которых качество теряется еще до производства
Заказ по общей схеме без деталировки
План трассы показывает направление каналов, но обычно не содержит всех данных для изготовления. По нему нельзя однозначно определить развертку перехода, конструкцию фланца или ориентацию ответвления. Общую схему необходимо дополнять чертежами деталей и спецификацией.
Неуказанный материал или толщина
Фраза «сделать из оцинковки» оставляет открытым важный параметр – толщину листа. Если ее должен определить изготовитель, это нужно прямо зафиксировать и передать сведения о сечении, условиях работы и требованиях к жесткости.
Несогласованные изменения
На объекте часто меняют положение трассы из-за пересечения с трубами, балками или кабельными конструкциями. Если часть документов обновлена, а часть осталась прежней, в производство могут попасть разные версии одного узла. Все изменения следует переносить в единый комплект и обозначать номером редакции.
Отсутствие требований к приемке
Заказчик ожидает определенное качество поверхности, точность или герметичность, но не указывает этого в задании. После выпуска партии возникает спор о критериях, которые заранее не обсуждались. Измеряемые и визуальные требования лучше согласовать до начала работ.
Попытка проверить все только на монтаже
Обнаруживать несовместимость деталей во время сборки дорого: бригада простаивает, а переделка требует повторной доставки. Проверка первой детали, промежуточный контроль и приемка партии снижают этот риск, хотя и не отменяют внимательность монтажников.
Частые вопросы о качестве воздуховодов
Можно ли изготовить воздуховод по эскизу?
Эскиз может стать основой для подготовки рабочего чертежа, если на нем понятны форма, размеры и назначение детали. Перед запуском производства необходимо согласовать уточненный документ, чтобы исключить разное толкование размеров и ориентации.
Всегда ли нужен контрольный образец?
Для простых единичных изделий он может не потребоваться. Образец особенно полезен при серийном заказе, нестандартной геометрии, сложной привязке к оборудованию или высокой цене ошибки на монтаже.
Можно ли оценить изделие только по внешнему виду?
Нет. Аккуратная поверхность не подтверждает правильность сечения, диагоналей и присоединительных размеров. Приемка должна сочетать визуальный осмотр, измерения и проверку комплектности.
Кто отвечает за правильность размеров?
Распределение ответственности зависит от формата заказа. При изготовлении строго по готовым чертежам производитель отвечает за соответствие изделий согласованной документации. Если требуется разработка или доработка чертежей, отдельно фиксируют, кто проверяет исходные данные и утверждает финальную версию.
Почему одинаковые на вид детали маркируют отдельно?
Они могут различаться длиной, расположением соединений или направлением смещения. Маркировка связывает изделие с конкретной позицией спецификации и упрощает проверку партии перед монтажом.
Как выстроить приемку без лишних переделок
До запуска заказа нужно согласовать комплект документов, критические размеры и критерии качества. Если конструкция нестандартная или будет повторяться серийно, следующий шаг – проверка первой детали либо контрольного комплекта.
Во время производства стоит контролировать те параметры, которые невозможно надежно исправить на готовом изделии: геометрию заготовки, линии сгиба, ориентацию и сопряжение соединений. Перед отгрузкой сверяют количество, маркировку, состояние поверхностей и комплектность.
Если какой-либо критерий нельзя однозначно проверить по чертежу или спецификации, его следует уточнить до изготовления. Именно согласованность требований, производства и приемки превращает набор металлических деталей в систему, готовую к монтажу без постоянной подгонки.
