Когда в 2019 году на одном из металлургических заводов Урала вышла из строя система подачи аргона, производство остановилось на 14 часов. Убытки составили 8,7 млн рублей. Причина – изношенный редуктор, который не заменили вовремя. Этот случай показывает, насколько важны системы технологического газоснабжения для современных предприятий.
Что такое системы технологического газоснабжения
Системы технологического газоснабжения – это комплекс оборудования, предназначенный для хранения, транспортировки и подачи газов к производственным участкам. В отличие от бытового газоснабжения, промышленные системы работают с десятками разных газов, включая кислород.
Основные функции промышленных газовых систем
Главная задача система газоснабжения – обеспечить стабильную подачу газа нужного состава, давления и чистоты. На металлургическом заводе аргон подается под давлением 6 бар для защиты сварочных швов. В микроэлектронике азот высокой чистоты (99,9999%) используется в производстве чипов. Малейшее отклонение параметров приводит к браку.
Вторая функция системы газоснабжения – безопасность. Многие технические газы токсичны, взрывоопасны или вызывают удушье при утечке. Поэтому система должна моментально отсекать подачу при аварии, подавать сигналы об отклонениях и предотвращать обратный ток.
Третья задача – экономия ресурсов. Современные системы подачи технических газов оснащены датчиками расхода, которые фиксируют каждый кубометр. Это позволяет быстро выявлять утечки и оптимизировать расход.
Из чего состоит производственная система подачи технических газов
Любая система газоснабжения включает несколько обязательных элементов. Их конфигурация зависит от типа производства, но базовая структура одинаковая.
Источники газа
Первый компонент – место хранения. Для больших объемов используются криогенные резервуары. Жидкий азот или кислород хранятся при температуре -196°C и давлении 2-3 бара. Один такой танк вмещает 30-50 тонн газа в сжиженном состоянии.
На небольших предприятиях устанавливаются баллонные рампы. Это связка из 6-20 баллонов, подключенных к общему коллектору. Когда давление в одной группе снижается до определенного уровня, система автоматически переключается на резервную.
Также используются генераторы газов. Азотные установки разделяют воздух методом мембранной фильтрации или адсорбции. Это решение выгодно при большом постоянном расходе газов.

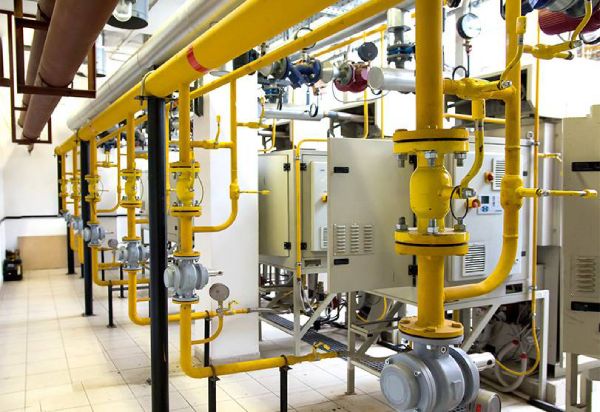

Трубопроводная сеть
От источника газ идет по трубам к точкам потребления. Они подбираются под тип газа. Для транспортировки инертных газов используются трубы из нержавеющей стали, для коррозионно-активных – из специальных сплавов или полимеров.
Диаметр рассчитывается исходя из расхода и допустимой потери давления. Если по трубе диаметром 25 мм подать 100 м3/час азота на расстояние 50 метров, то давление снизится на 0,8 бара. Это критично для оборудования, которому нужно 6 бар. Каждая ветка трубопроводов оснащается запорной арматурой. В случае аварии или ремонта участок отсекается без остановки всей системы.
Регуляторы давления и расхода
Газ из источника поступает под высоким давлением – 150-200 бар из баллона или 10-15 бар из резервуара. Но оборудованию нужно 2-8 бар. Редукторы понижают давление до рабочего и стабилизируют его с точностью до 0,1 бара. Регуляторы расхода дозируют подачу. Например, на линии розлива напитков углекислый газ подается со скоростью 2 л/мин для карбонизации. Превышение даже на 15% испортит вкус продукта.
Системы контроля и автоматика
Датчики давления, температуры, расхода и состава газа передают данные в систему управления. При выходе параметров за установленные границы срабатывает сигнализация, а клапаны перекрывают подачу.
Продвинутые системы подачи технических газов интегрируются с SCADA-системами предприятия. Операторы видят в реальном времени все параметры, анализируют тенденции и планируют обслуживание оборудования.
Где применяются системы технологического газоснабжения
Системы газоснабжения используются в десятках отраслей. Они решают разнообразные задачи.
Металлургия и машиностроение
Аргон защищает сварочную ванну от окисления при сварке титана и алюминия. Азот используется для продувки печей и охлаждения металла. Кислород интенсифицирует горение в доменных печах, повышает производительность на 20-25%.
На автомобильном заводе система подачи газов обеспечивает 47 сварочных постов, 12 термических печей и линию лазерной резки. Суточное потребление аргона достигает 180 м3, азота – 520 м3.
Пищевая промышленность
Углекислый газ добавляется в напитки, азот вытесняет кислород из упаковки, продлевает срок хранения продуктов. В пивоварении CO? растворяется в пиве под давлением 2,5-3 бара, создает характерную пену. Модифицированная атмосфера из смеси азота, углекислого газа и кислорода в пропорции 70:20:10 увеличивает срок годности охлажденного мяса с 5 до 12 суток.
Химическая и фармацевтическая отрасль
Азот создает инертную среду в реакторах, предотвращает взрывы. Водород используется в синтезе аммиака и гидрировании жиров. Гелий охлаждает оборудование до криогенных температур в производстве полупроводников.
Системы технологического газоснабжения на химических заводах работают в непрерывном режиме. Остановка подачи газа даже на 10 минут может привести к кристаллизации реагентов в трубопроводах и повреждению дорогостоящего и сложного оборудования.
Медицина и электроника
В больницах кислород подается к аппаратам ИВЛ, азот питает хирургические инструменты. Закись азота применяется для наркоза. Система должна обеспечивать бесперебойную подачу газа. От этого зависят жизни пациентов.
В производстве микросхем особо чистые газы создают безупречную атмосферу в помещениях. Концентрация примесей не превышает 1 частицу на миллиард. Любое загрязнение выводит из строя целую партию чипов.
Требования безопасности и нормативы
Проектирование и эксплуатация систем подачи технических газов регулируется стандартами. В России действует ГОСТ 12.2.085-2002, СП 402.1325800.2018 и отраслевые регламенты.
Правила проектирования
Трубопроводы прокладываются открыто для визуального контроля. Скрытая прокладка допускается только в защитных коробах с вентиляцией. Расстояние между газопроводом и электрическими кабелями должно быть минимум 0,5 метра.
Каждая линия маркируется цветом и надписями:
- кислород – голубой;
- азот – черный;
- аргон – серый.
Это исключает ошибки при подключении оборудования.
Техническое обслуживание
Регуляторы давления проверяются ежеквартально, запорная арматура – каждые полгода. Трубопроводы проходят гидравлические испытания раз в 5 лет. Утечки выявляются специальными приборами с чувствительностью до 0,001 л/мин.
Персонал проходит обучение и аттестацию. Только сертифицированные специалисты допускаются к обслуживанию газовых систем высокого давления.
Современные тенденции и технологии
С 2020 года рынок промышленных газовых систем ежегодно растет на 6-8%. Драйверами роста являются:
- автоматизация;
- экологические стандарты;
- развитие высокотехнологичных производств.
Цифровизация меняет подход к управлению. Датчики IoT передают данные в облачные сервисы, где алгоритмы машинного обучения прогнозируют отказы оборудования. Система заранее сообщает, что через 72 часа потребуется замена фильтра.
Энергоэффективность становится приоритетом. Новые криогенные насосы потребляют на 40% меньше электричества. Рекуперация холода от испаряющегося азота используется для кондиционирования цехов, снижает затраты на климат-контроль.
Модульные решения сокращают сроки ввода систем в эксплуатацию. Блочно-модульная станция азота монтируется за 2 недели вместо 3 месяцев при использовании традиционной архитектуре. Это важно для быстрорастущих производств.
Системы технологического газоснабжения развиваются вместе с промышленностью. И каждое улучшение влияет на качество продукции, безопасность людей и прибыль предприятий.
